超声波探伤仪

OU5200超声波点焊探伤仪

OU5200全数字便携式超声波点焊探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室,也用于工程现场检测。广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

一、产品概述

      沧州欧谱OU5200数字式超声波点焊探伤仪是一款真彩显示全数字式超声波探伤仪,它能够快速便捷、无损伤、精确地进行工件内部多种缺陷(裂纹、夹杂、气孔等)的检测、定位、评估和诊断。既用于实验室,也用于工程现场检测。本仪器广泛应用在各地特检院、建设工程质量检测站、锅炉压力容器制造、工程机械制造业、钢铁冶金业、钢结构制造、船舶制造、石油天然气装备制造等需要缺陷检测和质量控制的领域,也广泛应用于航空航天、铁路交通、锅炉压力容器等领域的在役安全检查与寿命评估。

二、产品特点

各种操作全程提示,对话框互动,无需看说明书;
点焊检测简单,易用,A扫波形清晰稳定,结合B图像图像,直观易用;
典型点焊缺陷自动评判,自动报警,严格质量把关,同时可以协助改进焊接工艺;
重复发射率:10-20000Hz精准调节,高速扫查;
超高信噪比,波形清晰稳定,特殊的抗干扰设计,不惧恶劣工况;
12位AD,高速采样,可使用25M探头检测,微小缺陷,灵敏度和分辨力超高;
蓝牙无线传输,手机APP现场生成探伤报告,并实现打印;
U盘直接导出PDF报告;
IP65防护标准,合金与硅胶结合外壳,坚固耐用,防水防尘,阻尼支架任意;
单电15小时连续工作,电池自带独立充电控制,两块电池无限时连续工作;

三、执行标准

国家标准:
1. JJG 746-2004《中华人民共和国国家计量检定规程-超声波探伤仪》
2. JB/T 10061-1999《A型脉冲反射式超声探伤仪通用技术条件》
3. JB/T 10062-1999《超声探伤用探头性能测试方法》
4. JB/T 9214-1999《A型脉冲反射式超声探伤系统工作性能测试方法》
5. Z2344-93《金属材料脉冲反射式超声探伤检验方法》)
欧洲标准(EN12668)包括有三个部分:
1. EN12668-1 无损检测-超声检验设备的特性与认证-第1部分:仪器
2. EN12668-2 无损检测-超声检验设备的特性与认证-第2部分:探头
3. EN12668-3 无损检测-超声检验设备的特性与认证-第3部分:综合设备

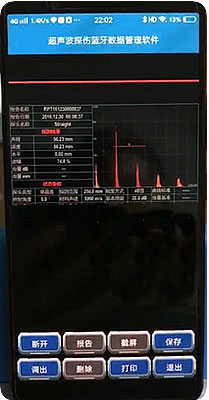

手机APP现场生成探伤报告



四、技术参数

检测范围
0-15000mm;15米(钢中、纵波),透射30米(可扩展)
声速范围
100~20000m/s
增益范围
0dB~120dB(设有0.1dB、1dB、2dB、6dB步进值)
重复发射率
16-20000Hz 可调节精准
动态范围
≥38dB
垂直线性误差
≤1.5%
水平线性误差
≤0.2%
分辨力
>40dB(5P14)
灵敏度余量
>66dB(深200mmФ2平底孔)
数字抑制
(0~80)%,不影响线性与增益
滤波频带
0.1~500MHz
探头频率
0.2-30MHz
采样频率
400M
系统主频
1G
FPGA 主频
600M
报警
蜂鸣报警,LED灯报警
闸门
进波门、失波门;单闸门、双闸门
探头类型
直探头、斜探头、双晶探头、穿透探头,爬波探头,表面波探头
发射强度
50V、100V、200V、300V、400V、500V分级选择,适用探头范围广
脉冲宽度
在30-510范围内连续调节,以匹配不同频率的探头
探头阻尼
50-400Ω可选,满足灵敏度及分辨率的不同工作要求
硬件实时采样
高分辨率12位AD转换器,波形高度保真
检波方式
正半波、负半波、全波、射频检波
闸门读数
单闸门和双闸门读数方式可选;闸门内峰值读数
校准方式
双弧法、两孔法、V2
探伤工艺导入
500个可导入导出
参数调节方式
快速旋钮/对话框
语言
中文/英语/德语/意大利语/土耳其语
配色方案
五种
标准智能验收评定
蓝牙
手机APP
探伤录像
插头插座
BNC/LEMO可选
支架
自由角度
电源
直流(DC)9V
待机时间
15小时
环境温度
-10~50℃
相对湿度
20~95%RH
外型尺寸
260×180×50 mm
重量
1.3 kg

注:以上指标是在探头频率为2.5MHz、检波方式为全波的情况下所测得

五、标准配置

名称
数量
主机
1
锂电池
1
充电器
1
接头连接电缆
2
点焊探头1
1
点焊探头2
1
耦合剂
1
合格证
1
操作手册
1
装箱清单
1
保修卡
1
包装箱
1
